Komponen-Komponen Pasif & Aktif dalam Elektronika

( Elektronika Diskrit )

Dalam elektronika terdapat 2 tipe komponen yaitu komponen aktif dan komponen pasif.


KOMPONEN PASIF

Komponen pasif adalah komponen-komponen elektronika yang tidak memerlukan tegangan ataupun arus listrik agar dapat bekerja.

Resistor (tahanan)
Resistor adalah komponen yang berfungsi menahan arus listrik. Memiliki satuan internasional Ohm (Ω)
Semakin tinggi nilai resistor (R), semakin rendah arus (I), dan sebaliknya.
sesuai hukum Ohm   R= V/I

Kapasitor (Kondensator)
Kapasitor adalah komponen yang berfungsi untuk menyimpan dan melepaskan muatan listrik. Memiliki satuan internasional Farad (F)

Induktor
Induktor adalah komponen yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya. Satuan induksi internasionalnya adalah Henry.

Transformator (Trafo)
Trafo adalah alat listrik yang berfungsi untuk menaikkan atau menurunkan tegangan listrik.










KOMPONEN AKTIF

Komponen pasif adalah komponen-komponen elektronika yang memerlukan tegangan ataupun arus listrik agar dapat bekerja.

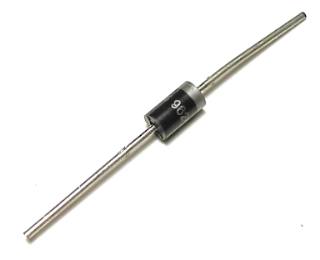

Dioda
Dioda adalah komponen yang berfungsi sebagai penyearah arus, yaitu dengan mengalirkan arus yang searah dan memblok arus yang berlainan arah. Bisa juga digunakan sebagai filter pada rangkaian.

Transistor
Transistor adalah komponen yang berfungsi sebagai penguat, sirkuit switch (pemutus-penyambung), stabilisasi tegangan dan lain-lain. Transistor bisa dibayangkan sebagai sebuah 'kran listrik' pada elektronika.

Read More

Apa itu IC LM741 ?

(Elektronika Terintegrasi)

IC LM741

LM741 adalah salah satu IC (Integrated Circuit) Op-Amp (Operational Amplifier) yang memiliki 8 pin. IC Op-Amp ini terdapat 2 jenis bentuk, yaitu tabung (lingkaran) dan kotak (persegi), tetapi yang umum adalah yang berbentuk persegi. Op-Amp banyak digunakan dalam sistem analog komputer, penguat video/gambar, penguat audio, osilator, detector dan lainnya. LM741 biasanya bekerja pada tegangan positif/negatif 12 volt, dibawah itu IC tidak akan bekerja. Setiap pin/kaki-kaki pada IC LM741 mempunya fungsi yang berbeda-beda, keterangan pin/kaki-kaki LM741 dapat dilihat pada gambar dibawah ini.

Op-Amp LM741 dapat membuat beberapa fungsi rangkaian seperti gambar berikut.

Macam-macam rangkaian yang dapat dibentuk LM741

• Detektor Penyilang Nol: mendeteksi tegangan-tegangan di atas nol
• Detektor Taraf Tegangan (positif dan negatif): mendeteksi tegangan-tegangan acuan pada tegangan positif maupun negatif yang sudah kita tentukan.
• Penguat (Buffer): memperkuat amplitudo pada pulsa output nya.
• Penguat 2 Tingkat: seperti rangkaian Buffer, tetapi mengalami 2 kali penguatan.
• Pembangkit Isyarat: untuk membangkitkan pulsa
• Rangkaian Diverensial: untuk pengukuran pengendalian instrumentasi dan penguat sinyal-sinyal yang sangat lemah.
• Rangkaian Instrumentasi: untuk memperbaiki penguat differensial.
